Hogyan működik a vér oxigénszondája?

Hogyan működik a vér oxigénszondája?

1. Funkció és elv

Az impulzus-oximetria SPO2 a vér oxigéntartalmának és a vér oxigénkapacitásának százalékos arányára vonatkozik. az oxigénezett hemoglobin (HbO2) és a redukált hemoglobin (Hb) tulajdonságai a vörös és az infravörös tartományban, a HbO2 és Hb abszorpciója a vörös régióban (600-700 nm) nagyon különbözik.Az infravörös spektrumtartományban (800 ~ 1000 nm) ), az abszorpciós különbség nagyobb, a fény abszorpciós szintje és a szóródás mértéke elsősorban a hemoglobin-tartalommal függ össze, tehát a különböző abszorpciós spektrumok HbO2 és Hb tartalma különbözik, tehát a vér oxigén telítettségének az érének éréből egyaránt az artériás vér és a vénás vér telítési eszköz a HbO2 és Hb oxigéntelítettség tartalma szerint pontosan tükrözi a vérzést. [: a vér reflexiójának rho 660/900 aránya A 660 nm és a 900 nm hullámhossz körül a vérzéses oxigéntelítettség változásának legérzékenyebb tükröződése, amelyet változóként használnak az általános klinikai oximetriás műszerekben is (pl. Baxter telítő eszköz) .A fény átadási útján, az artérián kívül a vér hemoglobinszívódása a fényben, más szövetek (például bőr, lágyszövet, vénás vér és kapillárisvér) szintén felszívhatják a fényt. De amikor a beeső fény áthalad az ujján vagy a füllyukán, felszívódhat a vér és más szövetek pulzáló hatására. ugyanakkor, de eltérő intenzitással. A más szövetek által elnyelt fényerősség (DC) azonban az impulzus és az idő függvényében nem változik. Ezért kiszámítható az R fényelnyelési arány a két hullámhosszon. R = (AC660 / DC660) / (AC940 / DC940) .R negatívan korrelál az SPO2-vel. Az R érték szerint a megfelelő SPO2 érték megkapható a standard görbéből.2. A szonda tulajdonságai és előnyei:

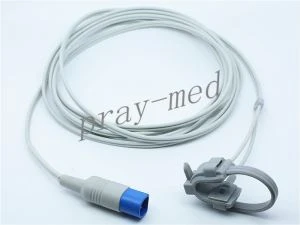

Az SPO2 műszer magában foglalja a szondát, a működési modult és a kijelző részt.A piacon lévő legtöbb monitor számára az SPO2 detektálási technológia érett.A tekintet, hogy a monitor által észlelt SPO2 érték pontos-e vagy sem, nagymértékben kapcsolódik a szondához, amely között számos tényező szerepel befolyásolják a szonda detektálását, mint például a szonda által használt érzékelő eszköz, orvosi vezeték és csatlakozási technológia stb., amelyek mindegyike befolyásolja a detektálási eredményeket.

1. Érzékelő eszközök: a szonda alapvető alkotóelemei a fénykibocsátó dióda és a jelek detektálására szolgáló fotodetektor.Ez az is kulcs, hogy meghatározzuk, hogy a detektálási érték pontos-e vagy sem. Elméletileg, ha a vörös fény hullámhossza 660 nm, és az infravörös hullámhossz 940 nm, a mért érték viszonylag ideális. Az eszközök gyártási folyamatának bonyolultsága miatt azonban a vörös és az infravörös fény hullámhosszát mindig eltérik.A hullámhossz eltérés nagysága befolyásolja a felismert értékeket.Ezért a fénykibocsátó dióda és a fotoelektromos gyártási folyamata A detektáló készülék nagyon fontos. Az általunk biztosított vér-oxigén-szonda forroco-detektorral van felszerelve, amelynek mind a pontosság, mind a megbízhatóság előnyei vannak.

2. Orvosi vezetékek: Az importált anyagokon (megbízható nagy rugalmasság és korrózióállóság) a kettős rétegű árnyékolás is elfogadásra került, amely jobban képes elnyomni a zajinterferenciát és fenntartani a jel integritását, mint egyrétegű vagy nincs árnyékolás.

3. Párna: az általunk biztosított szonda speciálisan kialakított párnából készül (párnára vonatkozik), amely kényelmes, megbízható és allergiás a bőrrel érintkezve, különféle alakú betegek számára alkalmas.És az összes A burkolat kialakítása révén elkerülhető az ujjmozgás, amelyet a fényszivárgási zavarok okoznak.

4. Ujjcsipesz: a test ujjberendezése tűzálló, nem mérgező ABS anyagból készül, amely szilárd és nem könnyű megsérülni.Az ujjbilincset úgy is tervezték, hogy világos képernyőt használjon, jobban meg tudja árnyékolni a perifériás fényforrást.

5. Az SPO2 károsodásának egyik fő oka az, hogy a rugó laza, a rugó nem elég, és a szorítóerő nem elegendő. Nagyfeszültségű galvanizált szénacél rugót használunk, megbízható és tartós.

6. Csatlakozók: a szonda megbízható csatlakoztatásának és tartósságának biztosítása érdekében, figyelembe véve a jelátviteli folyamat csillapítását a monitor csatlakozási csatlakozóinál, speciális technológiájú, aranyozott kapcsok kerülnek elfogadásra.

7. Csatlakozási folyamat: A szonda csatlakozási folyamata szintén nagyon fontos a detektálási eredmények szempontjából. A párna helyzetét kalibráljuk és teszteljük annak érdekében, hogy biztosítsuk az érzékelő készülék adójának és vevőjének helyes helyzetét.

8. A pontosság szempontjából ügyeljen arra, hogy a hiba nem haladja meg a plusz vagy mínusz 2% -ot, ha az SPO2 érték 70% –100%, és a pontosság magasabb, hogy az észlelési eredmények megbízhatóbbak legyenek.
